Filtro de refutación con un reductor de presión SYR

Filtro de retrolavado con reductor de presión SYR

Filtro de retrolavado SYR DN 20

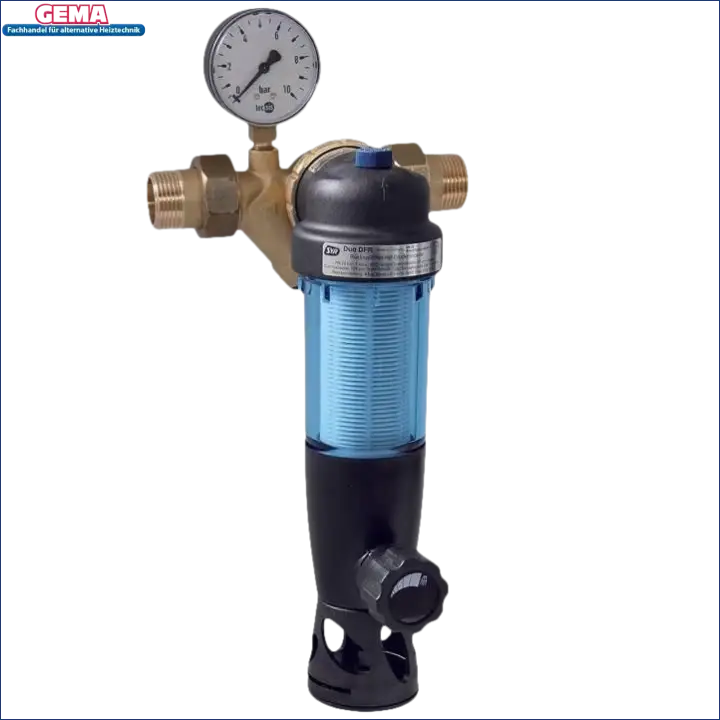

SYR DUO DFR, filtro de retrolavado con reductor de presión y manómetro. Presión de salida ajustable de 1,5 a 6 bar. Preajustado de fábrica a 4 bar.
Filtro de retrolavado con brida de conexión totalmente giratoria. Homologado por DIN-DVGW y con aislamiento acústico de clase 1.

El Duo FR es el filtro básico de la gama SYR. Se utiliza como accesorio de filtro para instalaciones de agua potable según la norma DIN 1988. Su instalación se realiza mediante la brida de conexión integrada, totalmente giratoria. El Duo FR funciona en cualquier posición de instalación. Su diseño compacto también lo hace ideal para proteger electrodomésticos individuales (lavavajillas, calentadores de agua, etc.).

El Duo FR está diseñado como filtro de retrolavado manual con un tamaño de conexión DN 20. El inserto de filtro en forma de cascada está hecho de plástico.

Área de aplicación del filtro de retrolavado

El Duo DFR es el filtro básico de la gama SYR. Se utiliza como accesorio de filtro para instalaciones de agua potable según la norma DIN 1988. Su instalación se realiza mediante la brida de conexión integrada, totalmente giratoria. El Duo DFR funciona en cualquier posición de instalación. Su diseño compacto también lo hace ideal para la protección de electrodomésticos individuales (lavavajillas, calentadores de agua, etc.).

Ejecución

El Duo DFR está diseñado como filtro de retrolavado manual con conexiones de DN 20 a DN 25. El reductor de presión integrado protege la instalación contra presiones excesivas o sobretensiones. El elemento filtrante en cascada está fabricado en plástico.

Materiales

El vaso del filtro está fabricado con plástico resistente a impactos y el elemento filtrante también. Las juntas anulares están hechas de fibra sin amianto. Todos los materiales utilizados cumplen con las normas de ingeniería reconocidas. Las piezas de plástico y los elastómeros en contacto con el agua cumplen con las recomendaciones KTW de la Oficina Federal de Salud.

Instalación

La norma DIN 1988 exige generalmente la instalación de filtros en las instalaciones de agua potable por motivos de protección contra la corrosión. Para su uso centralizado como filtro de agua doméstico, el filtro Duo DFR debe instalarse en un lugar de fácil acceso, justo detrás del sistema de contadores de agua.

Datos técnicos:

Presión de funcionamiento: mín. 2 bar, máx. 16 bar

Temperatura de funcionamiento: máx. 30 °C

Posición de instalación: Cualquiera, eje principal del filtro vertical

Medio: agua potable

Ancho del paso: inferior: 90 µm, superior: 125 µm

Caudal: DN 20: 2,3 m³/h a 1,1 bar ?p

N.º de ABP: DN 20: P-IX 6738/l

N.º DVGW: NW-9311BR0129

Asamblea

Antes de la instalación, la tubería debe enjuagarse completamente. El primer llenado del sistema de agua potable debe realizarse con agua filtrada (DIN 1988, Parte 2). El filtro debe colocarse verticalmente con su eje principal. El filtro se instala en la tubería sin tensión, teniendo en cuenta la dirección del flujo (flecha en la carcasa).

mantenimiento

El mantenimiento correspondiente se indica mediante un indicador en la parte superior del filtro. Sin embargo, la norma DIN 1988 exige un retrolavado del filtro al menos cada dos meses. No se requieren herramientas especiales para el mantenimiento del Duo DFR. Para ello, abra la válvula de bola y gire la base del filtro dos o tres vueltas a la izquierda o a la derecha. A continuación, vuelva a cerrar la válvula. El suministro de agua continúa con agua filtrada incluso durante el retrolavado. La brida de conexión es totalmente giratoria.
