Wood förgasare Atmos DC 40SE

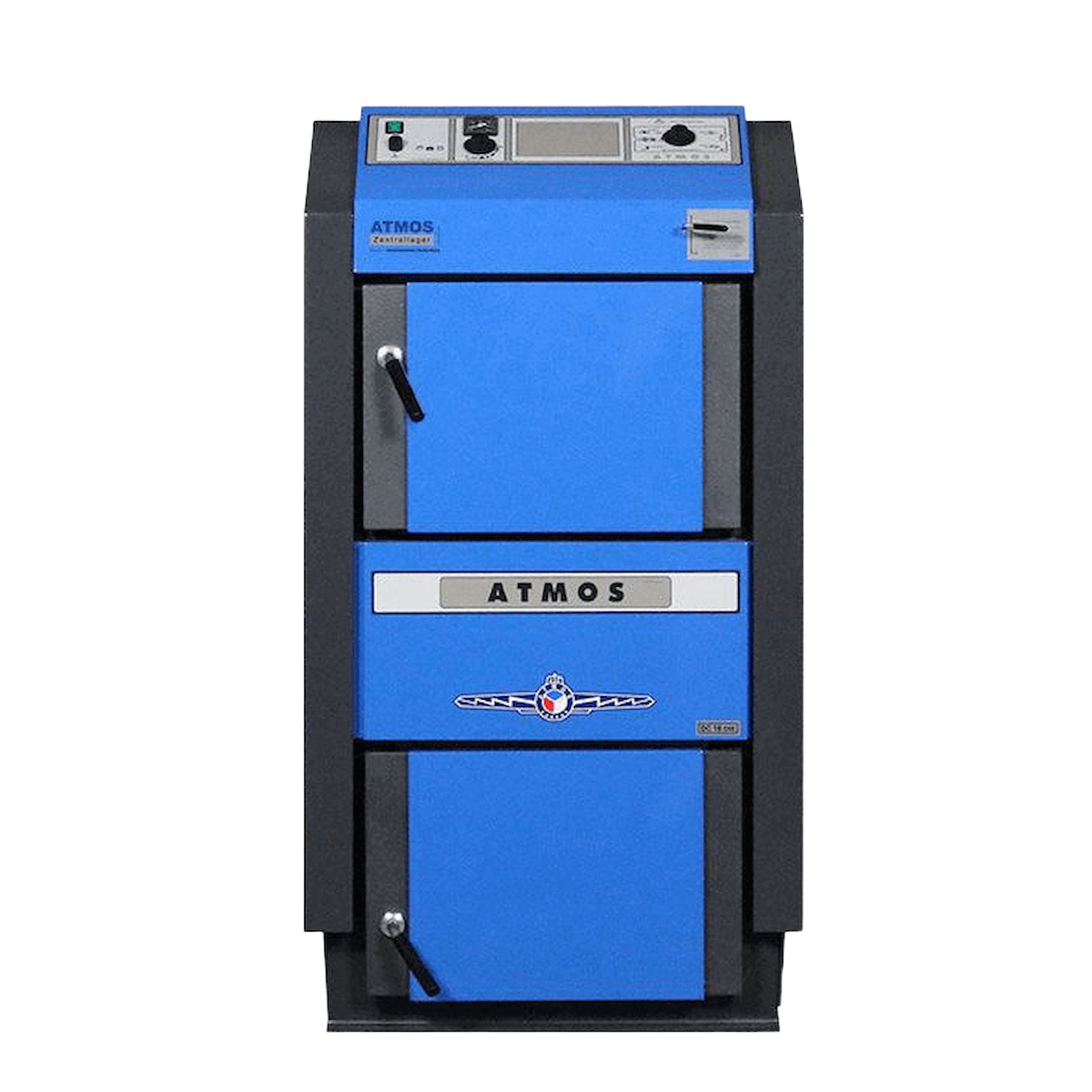

Vedförgasare Atmos GSE 40 kW

Vedförgasare Atmos GSE 40 kW panna

ATMOS GSE vedförgasningspannor är de mest effektiva och därför de mest använda ATMOS-pannorna i Tyskland.

De beprövade pannstorlekarna: DC18GSE, DC22GSE, DC25GSE, DC30GSE, DC40GSE och DC50GSE inkluderar nu: DC18GSE med ACD04, den DC22GSE med ACD04, den DC25GSE med ACD04 och den DC30GSE med ACD04ATMOS GSE-serien omfattar nu 10 vedförgasare.

Det integrerade styrsystemet ACD04 eliminerar behovet av alla termostater, vred och termometrar, eftersom det tar över deras funktioner. Alla pannparametrar, två blandade värmekretsar, extern varmvattenberedning och styrning av ett solsystem kan justeras från det intuitiva användargränssnittet (pekskärm). Dessutom ger den grafiska displayen information om pannans driftsstatus och det övergripande värmesystemet.

ATMOS GSE-vedförgasare utmärker sig särskilt genom sin höga effektivitet och utmärkta utsläppsvärden och subventioneras därför även av KfW (Agenturen för förnybar energi). Baserat på 85 års erfarenhet inom förgasningsteknik kan ATMOS utforma vedförgasningspannor på ett sådant sätt att KfW:s effektivitets- och utsläppskrav uppfylls även utan dyr elektronik. Vedförgasare i GSE-serien utvecklades specifikt för den tyska marknaden.
Information om aktuell KFW/Bafa-finansiering för vedförgasare får du här.

Utformningen av dessa vedförgasare är en vidareutveckling av den tidigare GS-serien. Bränslekammaren i båda serierna är således redan keramiskt fodrad. Denna skyddande keramik, patenterad av ATMOS, har en V-formad geometri, vilket möjliggör optimalt bränsleflöde och därmed garanterar fullständig utbränning. Förbränningskamrarna i ATMOS GSE-serien har också en keramisk beläggning. är helt skyddade av keramik. Detta säkerställer en lång livslängd för ATMOS GSE vedförgasare.

GSE-seriens högre effektivitet jämfört med andra modeller beror på dess effektiva rökgaskanal. Denna är större och kraftfullare och skiljer sig avsevärt i sin design från andra ATMOS-vedförgasarserier. Den har stora rörformiga värmeväxlare som ytterligare sänker avgastemperaturen och därmed ökar effektiviteten.

Vedförgasarna i ATMOS GSE-serien är också utrustade med en separat rökgastermostat. Denna övervakar kontinuerligt rökgastemperaturen. Om denna överstiger ett maximalt värde på 200 °C utlöser rökgastermostaten ett larm och reducerar automatiskt förbränningsluften. Detta förhindrar att rökgastemperaturen överskrids och säkerställer ATMOS GSE-pannornas höga verkningsgrad.

Utrustning: Atmos GSE

• ATMOS vedförgasare levereras som standard med energibesparande inducerad fläkt
  GSE-pannor utrustade med buffertladdningsreglering som standard
• Belimo-ställdon för begränsning av avgastemperaturen för hög effektivitet
• Automatisk avstängning efter att veden har brunnit ut för laddningspumpen och fläkten
• separat justering av primär- och sekundärluft – inducerad dragfläkt och primärluft
  styrd av rökgas- och panntermostat Värmeisolering av mineralullsisolering
• Tillval: Väderkompenserad styrning för 1 eller 2 blandningskretsar, 1 varmvattenberedare och
  Solenergi (pannans kontrollpanel är redan förberedd)
• testad av TÜV Süddeutschland EN303-5 CE0036 Mer information om den aktuella
  Finansieringsprogram för vedförgasare finns på www.kfw.de

Tekniska data

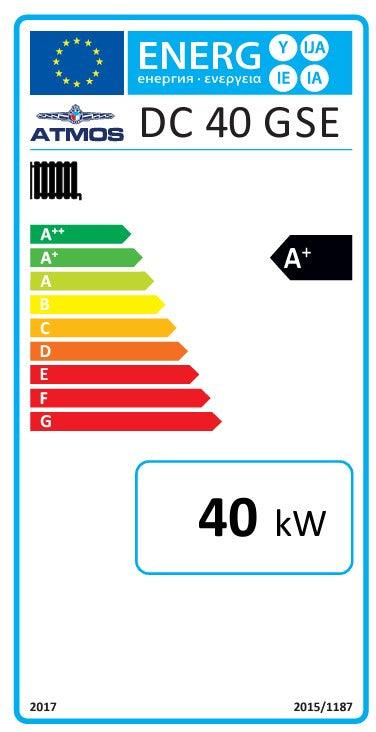

• Energieffektivitetsklass A+

• Panna klass 3

• Nominell värmeeffekt 40 kW

• Verkningsgrad 90 %

• Draghållfasthetskrav 22 Pa

• CO-halt 100 mg/m³

• Dammutsläpp 9 mg/m³

• Föreskrivet bränsle: ved

• Maximal vedlängd 580 mm

• Avgastemperatur 175 °C

• Avgasmassflöde 0,021 kg/s

• Höjd 1431 mm

• Bredd 680 mm

• Djup 1120 mm

• Rökrörsanslutning 150/152 mm

• Vikt 548,0 kg

Leveransomfattning: Vedförgasare Atmos GSE 40 kW

• Panna inklusive pannbeklädnad och keramik
• Inducerad dragfläkt
• Kompletta rengöringstillbehör
• Dragregulator
• asklåda
• KFE-ventil
