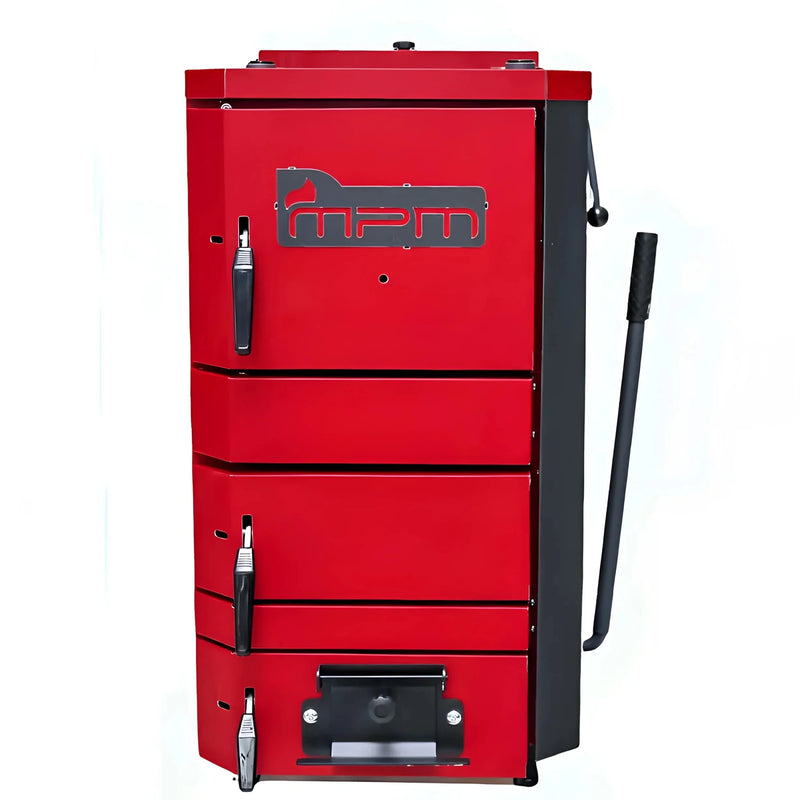

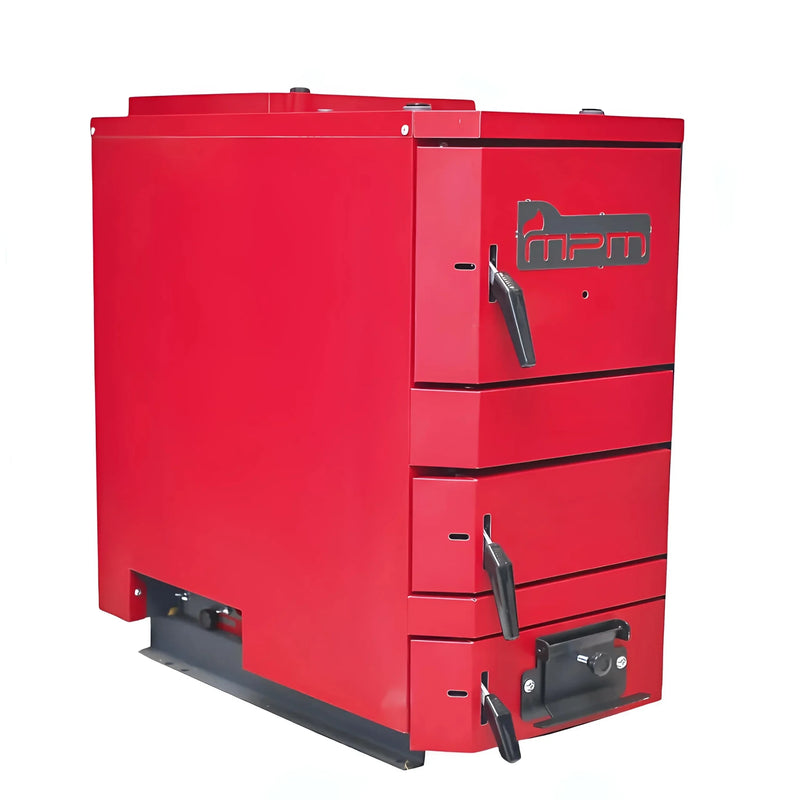

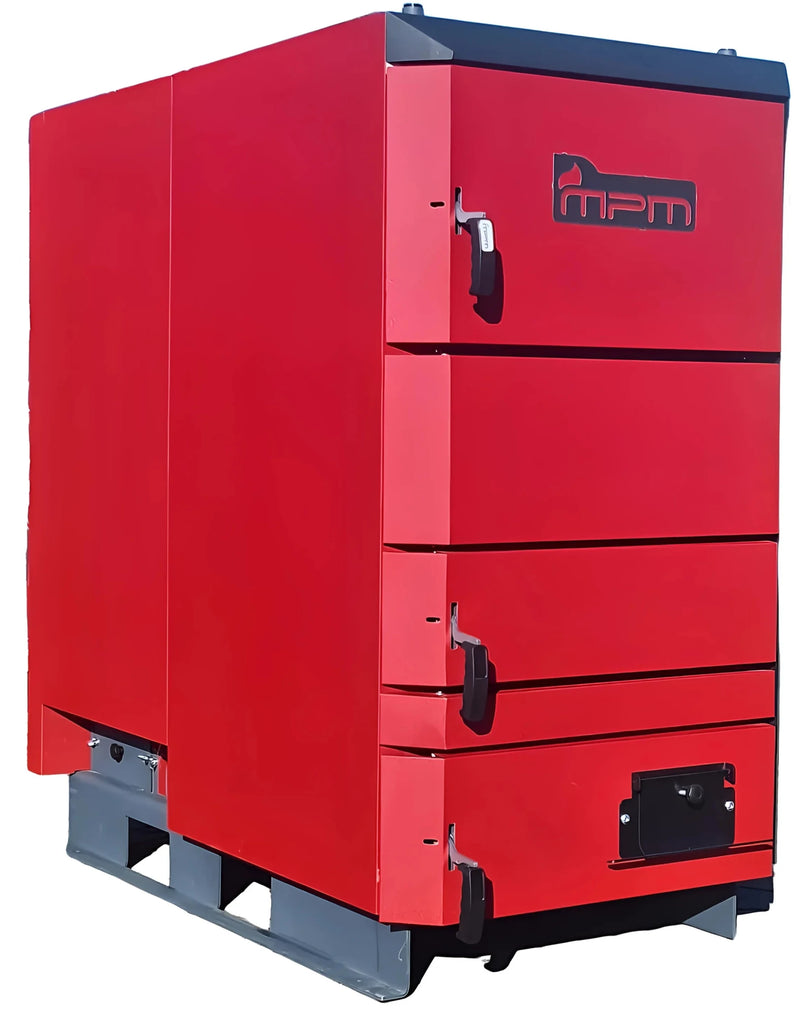

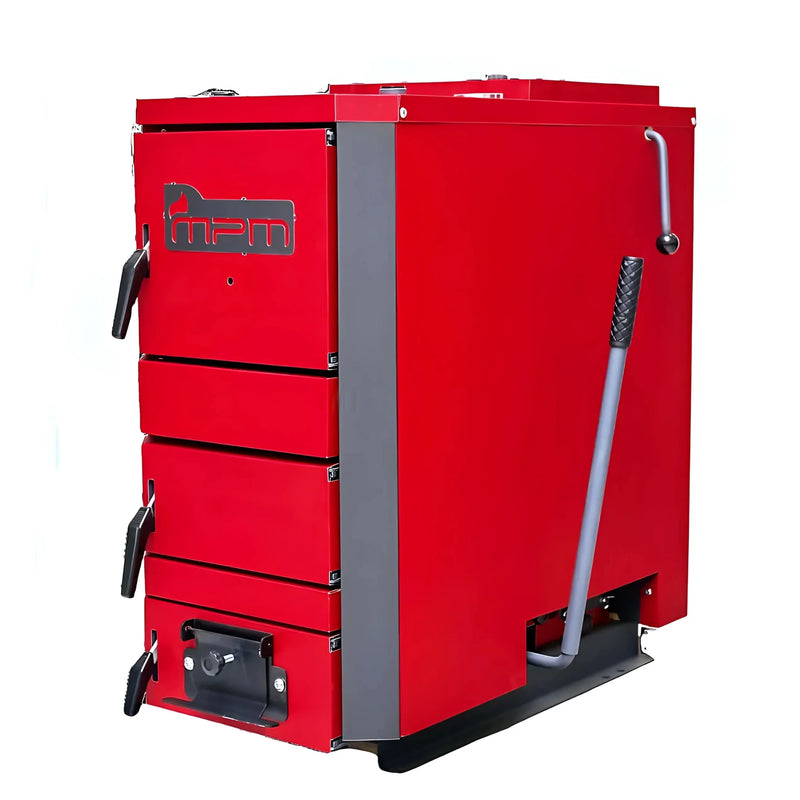

De MPM Trä Plus 18 är en modern vedförgasningspanna med en nominell effekt på 18 kW för uppvärmning av enfamiljshus och mindre kommersiella enheter.
Vedpannan uppfyller kraven i Ekodesignförordningen (EU) 2015/1189 samt klass 5 enligt PN-EN 303-5 och uppnår energieffektivitetsklass A+.
Den är konstruerad för drift med en bufferttank och erbjuder ett effektivt och utsläppssnålt vedeldningssystem.
Höjdpunkter/Fördelar
⭐ 18 kW nominell effekt – perfekt för enfamiljshus och mindre kommersiella fastigheter
⭐ Energieffektivitetsklass A+ – EEI 119 för hög säsongseffektivitet
⭐ Klass 5 enligt PN-EN 303-5 – låga utsläpp och ekodesign-kompatibel
⭐ Träförgasningsteknik – hög effektivitet och ren förbränning
⭐ Lämplig för öppna och slutna system (max. 1,5 bar)
Produktbeskrivning
Användningsområde & Målgrupp
MPM Wood Plus 18 är en manuellt matad vedförgasningspanna för uppvärmning:
-
Enfamiljshus
-
bostadshus
-
kommersiella paviljonger
-
verkstäder
-
cateringanläggningar
Operationen utförs med Ved (fukthalt ≤ 25 %). Pannan är uteslutande avsedd för drift med nominell effekt i kombination med en ackumulatortank.
Dagliga fördelar
Förgasartekniken separerar avgasning och förbränning i två kammare. Detta resulterar i särskilt ren och effektiv förbränning.
Den integrerade keramiska brännaren med kontrollerad primär- och sekundärluft säkerställer stabil flamstyrning.
Den stora påfyllningskammaren (ca 70 liter/ca 25 kg ved) möjliggör bekväma påfyllningsintervaller med en brinntid på upp till 5 timmar.
Teknologi & utrustning
Pannan är tillverkad av certifierad stålplåt och har:
-
Metallkeramisk brännare
-
Vertikala rökgaskanaler med turbulensenhet
-
Mekanisk tågkontroll
-
Anslutning för termostatisk säkerhetsventil DBV-1
-
40 mm mineralullsisolering
-
Termometer i det övre området
Maximal driftstemperatur är 90 °C, maximalt tillåtet driftstryck är 1,5 bar.
Effektivitet & Miljö
MPM Wood Plus 18 uppfyller kraven i Ekodesignförordningen (EU) 2015/1189 och innehar ett giltigt certifikat ED/1202/23.
Säsongsmässig energieffektivitet för rumsuppvärmning: 81 %
Energieffektivitetsindex (EEI): 119
Energiklass: A+
Utsläpp vid nominell effekt (ved ≤ 25 % fukthalt):
-
PM: 15 mg/m³
-
OGC: 19 mg/m³
-
CO2: 401 mg/m³
-
NOx: 145 mg/m³
kompatibilitet & Systemintegration
Drift är möjlig i:
En Bufferttank med en volym på minst 800 liter är obligatorisk.
Returtemperaturen måste alltid vara minst 55 °C för att undvika lågtemperaturkorrosion.
Rekommenderade krav för skorsten:
-
Minsta tvärsnittsarea: 180 × 180 mm eller Ø 178 mm
-
Minsta höjd: 8 m
-
Nödvändigt drag: ca 0,19–0,20 mbar
Tekniska data
| särdrag | Värde |
| Tillverkare | MPM-projektet Marcin Nykiel |
| Modell | Trä Plus 18 |
| Produkttyp | vedförgasningspanna |
| Nominell effekt | 18 kW |
| Energieffektivitetsklass | A+ |
| Energieffektivitetsindex (EEI) | 119 |
| Säsongseffektiv rumsuppvärmning | 81 % |
| pannklass | Klass 5 (PN-EN 303-5:2021-09) |
| Termisk effektivitet | 89 % |
| bränsle | Ved ≤ 25 % fukthalt |
| Laddningskammarens volym | ca 70 dm³ |
| Bränslemängd | ca 25 kg |
| Brinntid | cirka 5 timmar |
| Bränsleförbrukning | 5,5 kg/h |
| Vattenvolympanna | 80 dm³ |
| Max. driftstryck | 1,5 bar |
| Driftstemperatur | 60–90 °C |
| Lägsta returtemperatur | 55 °C |
| Avgastemperatur | 125–140 °C |
| Avgasmassflöde | 10,8 g/s |
| Höjd | 1050 mm |
| Total bredd | 640 mm |
| Breda fodral | 550 mm |
| Total längd | 1070 mm |
| Längd utan skorsten | 870 mm |
| Vikt | ca 370 kg |
| Framlednings-/returanslutning | 40 mm |
| Rekommenderad buffertvolym | 800 liter |
| CE-märkning | CE 2023 |
Leveransomfattning
-
MPM Wood Plus 18 panna
-
Användarmanual
-
Monteringsanvisningar
Tillbehör/Rekommendation (Korsförsäljning)
För optimal drift rekommenderar vi:
-
Bufferttank från 800 liter
-
Termostatisk antikondensventil 55 °C
-
Säkerhetsventil/DBV-1
-
Fyrvägs blandningsventil
-
Skorstensdragregulator
-
Returflödesförstärkningssystem
Lämpliga komponenter finns i sektionen för vedeldning. & Tillbehör på gemashop.de.
Montering & Säkerhetsinstruktioner
Installation och idrifttagning får endast utföras av kvalificerade specialister.
Pannan får endast användas med lämplig ved.
Långvariga returer under 55°C leder till korrosion och upphäver garantin.
Skyddsavståndet till brandfarliga material är minst 1 m.
Vanliga frågor
1.Vilken typ av trä kan användas?
Ved (lövträ) med en maximal fukthalt på 25 %, helst 12–20 %.
2. Är en bufferttank obligatorisk?
Ja, en buffertvolym på minst 800 liter krävs.
3. Kan pannan drivas i ett slutet system?
Ja, med säkerhetsventil, membranexpansionskärl och överhettningsskydd.
4. Vilken energieffektivitetsklass har pannan?
Energiklass A+ med EEI 119.
5. Vilken utsläppsklass uppfyller pannan?
Klass 5 enligt PN-EN 303-5:2021-09 och Ecodesign 2015/1189.
6. Vad är det maximala driftstrycket?
1,5 bar.
7. Vilken är den lägsta returtemperaturen som måste upprätthållas?
Minst 55 °C för att förhindra lågtemperaturkorrosion.
Slutsats
MPM Wood Plus 18 är en högpresterande vedförgasningspanna med hög verkningsgrad och låga utsläpp, enligt Ecodesign-standarderna.
En pålitlig lösning för moderna vedeldade värmesystem med buffertlagring.
