Produktöversikt & användningsområde

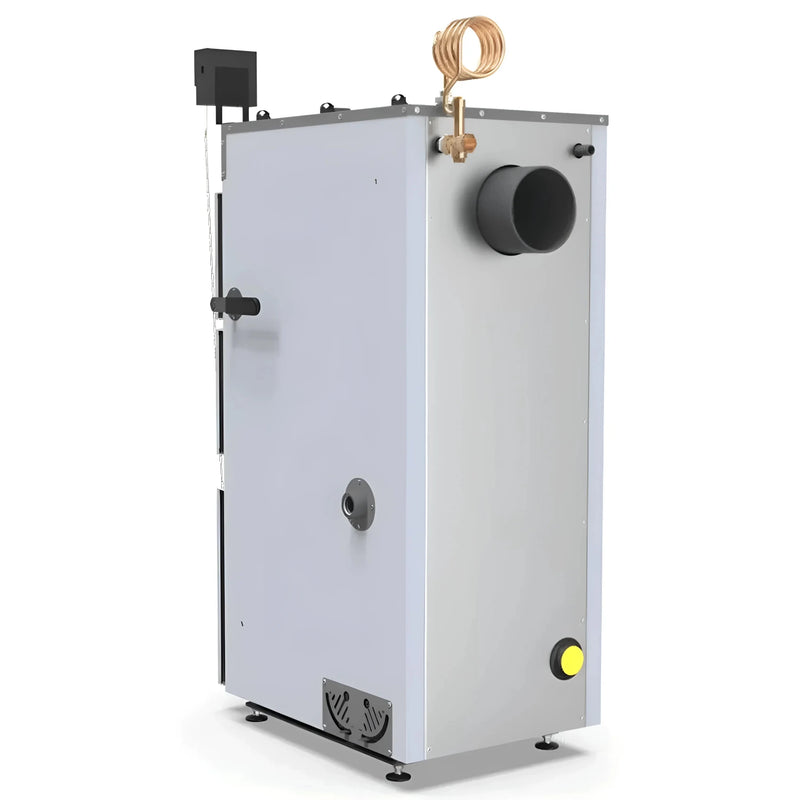

Defro Firewood Plus 12 kW är en handmatad naturdragspanna för ved och är avsedd för varmvattenvärmesystem med ackumulatortank. Den är lämplig för värmesystem där fast biomassa i form av obehandlad ved används och där anläggningen på ett fackmässigt sätt integreras i ett slutet värmesystem.

Teknik & utrustning

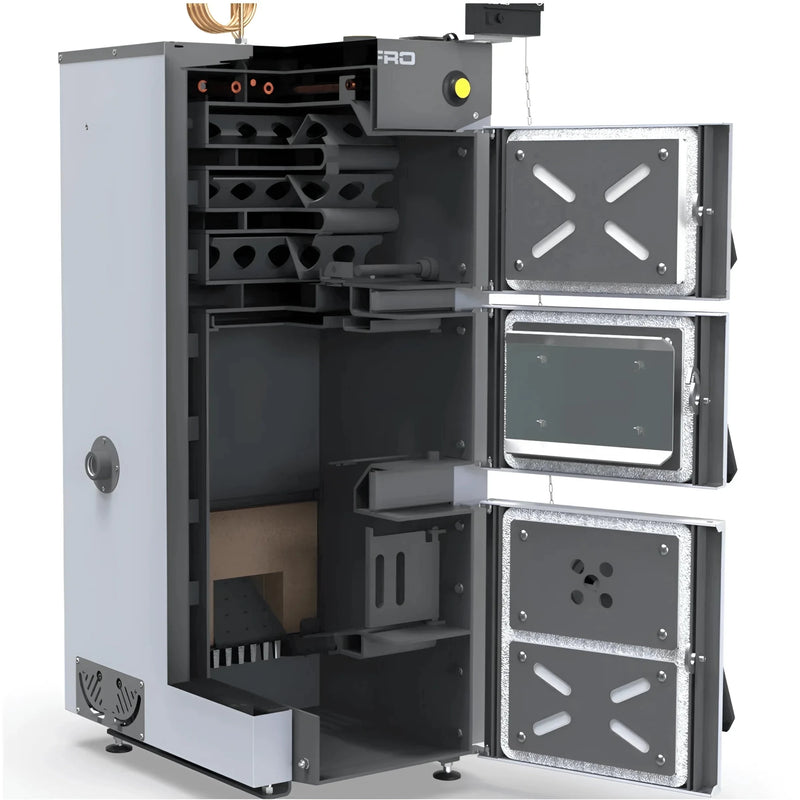

Pannkroppen är uppbyggd som en vattenbärande stålkonstruktion med flera rökgasdrag. Värmeöverföringen sker via konvektionskanaler med virvelbildare, medan förbränningen understöds av primärluft och sekundärluft som tillförs från sidan. Utrustningen omfattar bland annat en elektronisk dragregulator, en analog panntermometer, ett gjutjärnsgaller, en säkerhetsvärmeväxlare och en termisk isolering av asbestfri mineralull.

Fördelar i vardagen

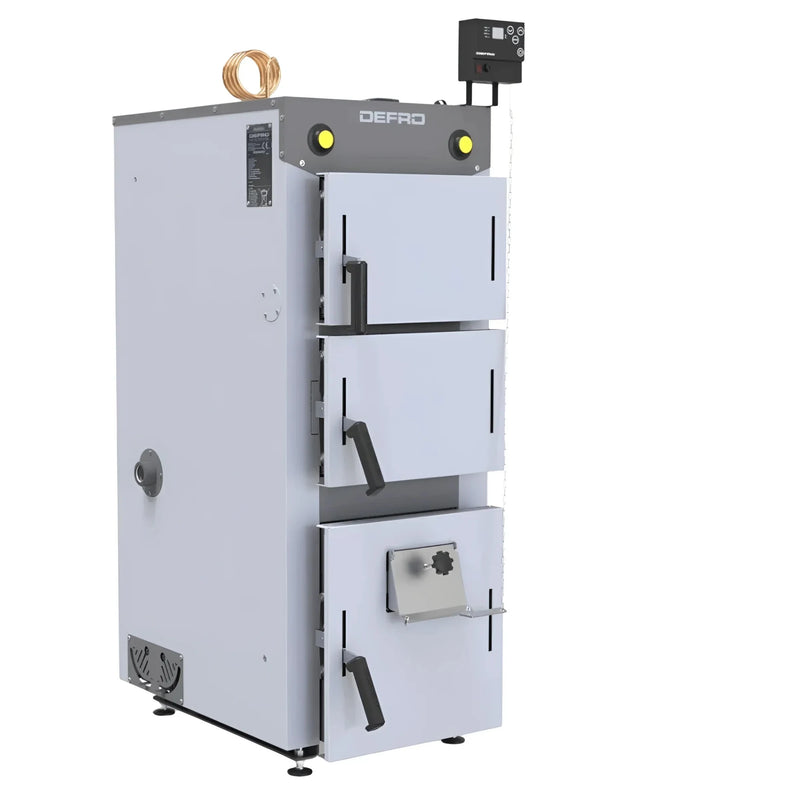

Den separata placeringen av påfyllningslucka, tänd- och askrumslucka underlättar hantering, bränslepåfyllning och rengöring. Det utdragbara gjutjärnsgallret, askrummet och åtkomsten till värmeväxlarkammaren underlättar regelbundet underhåll i drift. Den analoga termometern möjliggör direkt kontroll av pannans temperatur på enheten.

Systemintegration & kompatibilitet

Firewood Plus 12 kW är avsedd för drift i slutna varmvattenvärmesystem och måste kombineras med en ackumulatortank. För en säker och långvarig drift av anläggningen krävs en fackmässig returhöjning, lämpliga säkerhetsanordningar och en korrekt dimensionerad skorsten.

Montering

Montering av pannan måste utföras av kvalificerad fackpersonal enligt gällande föreskrifter och tillverkarens anvisningar. För drift ska ett lämpligt uppställningsrum, tillräcklig förbränningslufttillförsel, en fackmässigt dimensionerad skorsten, en returhöjning på minst 65 °C samt nödvändiga säkerhetsanordningar finnas.

Anvisningar

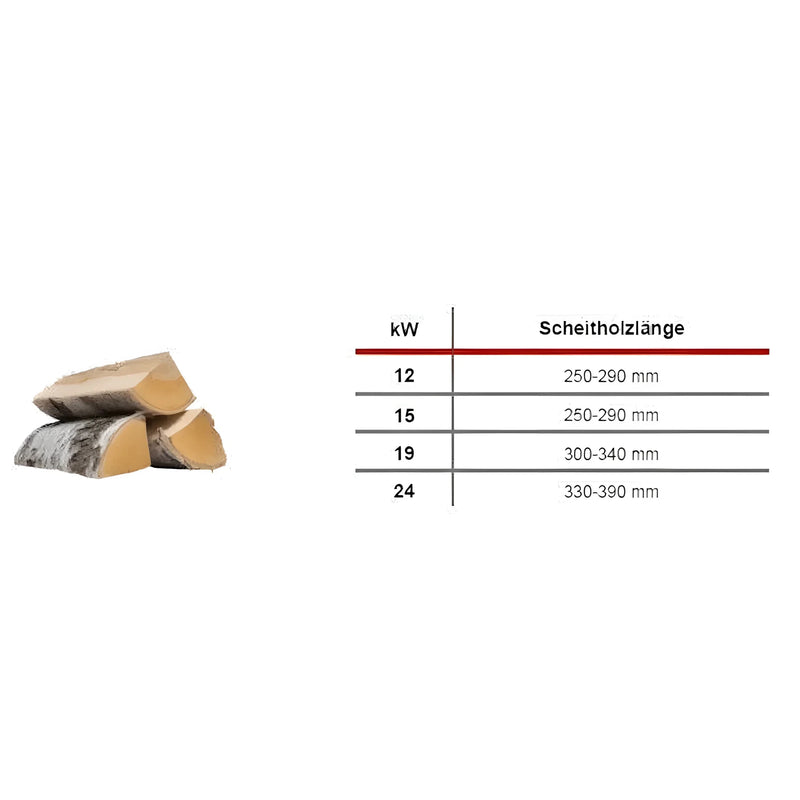

Pannan är avsedd för obehandlad ved. Bränslet måste vara torrt och uppfylla de bränsleparametrar som anges i tillverkarens dokumentation. Före idrifttagning, underhåll och drift ska bruksanvisning, monteringsanvisningar samt kraven på värmesystemets vatten, skorsten och säkerhetsanordningar beaktas.

Leveransomfattning

• Defro Firewood Plus 12 kW värmepanna
• Bruksanvisning

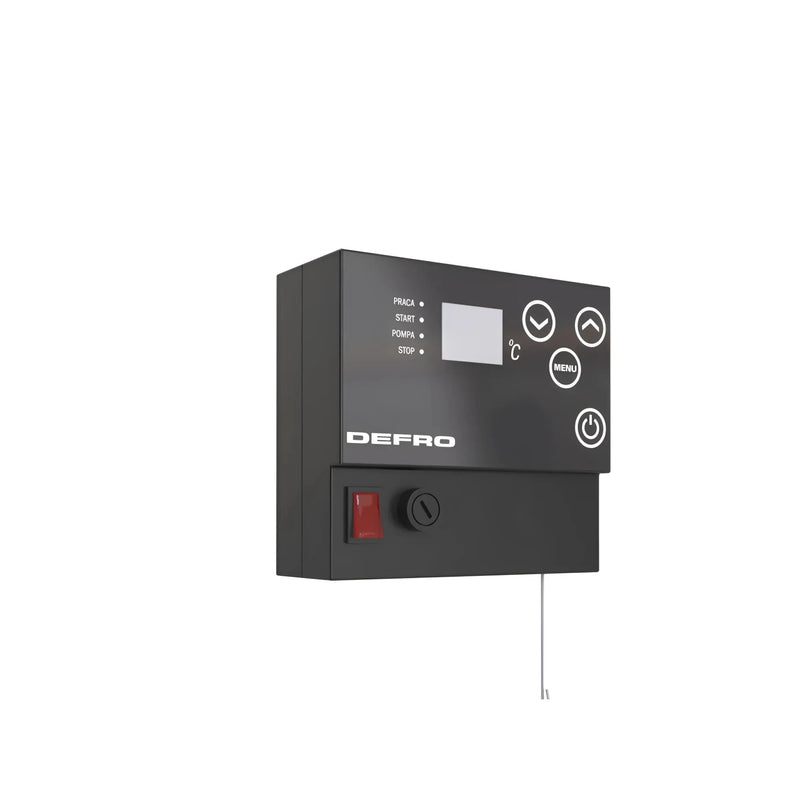

• Elektronisk dragregulator
• Analog panntermometer
• Stålinsats för förbränningskammaren
• Primärluftspjäll
• Rengöringsverktygssats
• Förbränningsgaller av gjutjärn
• Virvelbildarsats
• Säkerhetsvärmeväxlare
