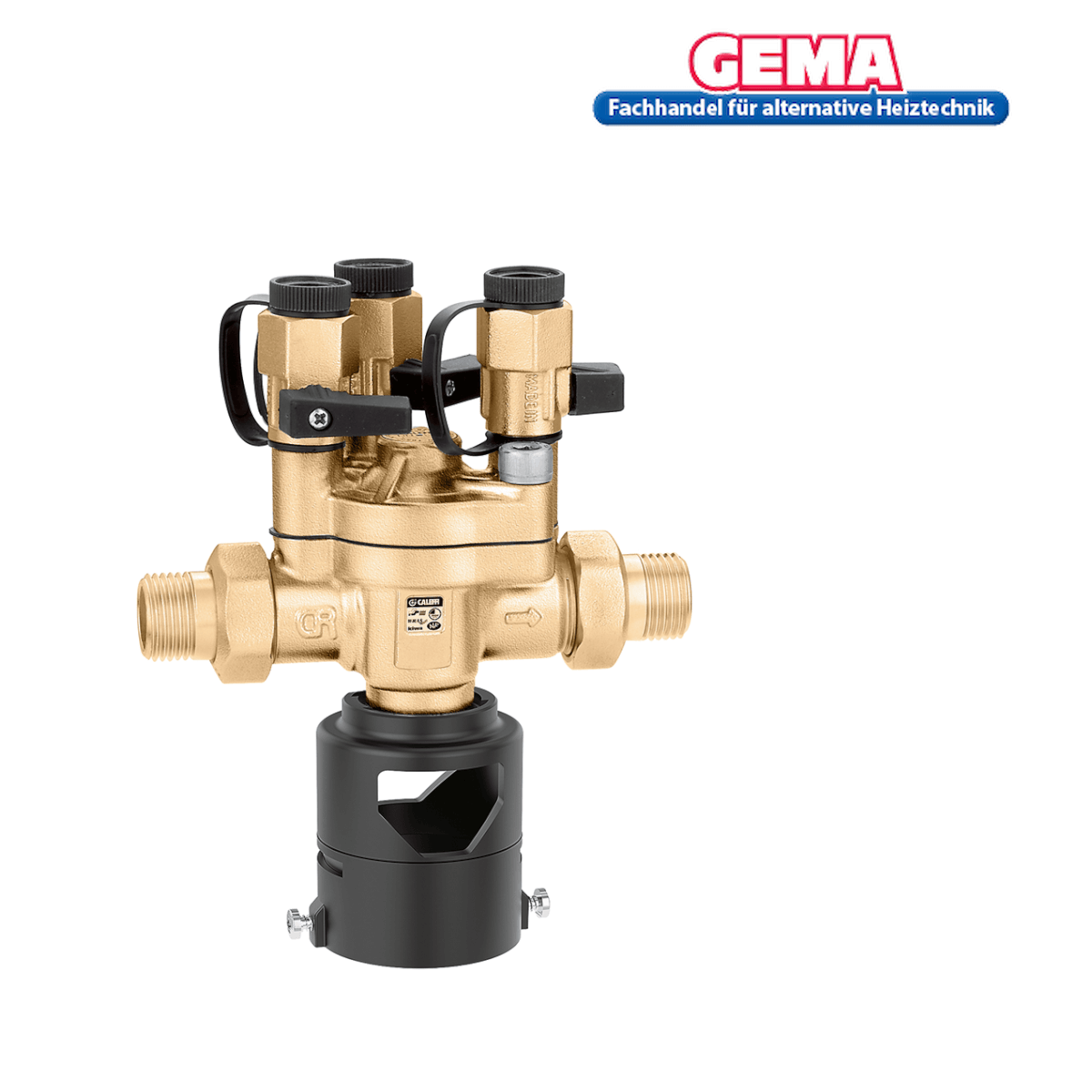

Systemseparator BA Compact 1/2" med kontrollerbart differenstryck
SKU: CST12
Information om tillverkaren
Namn: CALEFFI S.p.a.
Adress: S.R. 229, n. 25, 28010 Fontaneto d'Agogna (NO) Italy
E-post: info@caleffi.com
Webbplats: https://www.caleffi.com/de-de
Europeisk tillverkare: Ja
Lieferzeit Deutschland
Paket 1 - 3 Tage
Spedition 3 - 5 Tage
Lieferzeit Europa
Paket 3 - 5 Tage
Spedition 5 - 7 Tage
Garantiert sicherer Checkout
Systemseparator BA Compact 1/2" med kontrollerbart differenstryck
Systemseparator med kontrollerbara tryckreducerade zoner Typ BA
Tekniska data
- Driftsdifferenstryck: 14 kPa
- Medeltemperaturintervall: 0–65 °C
- PN (nominellt tryck): PN10
- material: avzinkningsbeständig mässing DR "låg blyhalt"
Anmärkningar om systemseparatorn
Det är viktigt att ett filter i 577-serien installeras uppströms.
Hur det fungerar
Återströmningsskyddet av typ CA med icke-kontrollerbart differenstryck består av en inloppsbackventil (1), en utloppsbackventil (2) och en dräneringsventil (3). De två backventilerna separerar tre olika zoner med tre olika tryck: inloppskammaren (A), mellankammaren (B), även känd som differenstryckzonen, och utloppskammaren (C). Dräneringsventilen (3) är placerad i mittsektionen. Dräneringsventilen (3) är direkt ansluten till membranet (4). Denna rörliga enhet styrs under öppning och stängning av tryckskillnaden mellan inlopps- och utloppstrycket från återströmningsskyddet och kontrastfjädern (5).
Korrekta flödesförhållanden
Under normala flödesförhållanden, båda backventilerna
öppen, varigenom trycket i mellankammaren (B) alltid är lägre än trycket på inloppssidan (A) på grund av en förberäknad tryckförlust vid den första backventilen (1).
Tryckskillnaden verkar därför på det inre membranet (4) och genererar en kraft som öppnar utloppsventilen (3) som kommunicerar med atmosfären genom
Tryck på kontrastfjädern (5) håller den stängd.
Inloppssidans negativa tryck
När inloppstrycket minskar stängs båda backventilerna.
Avloppsventilen (3) öppnas så snart tryckskillnaden Δp mellan inloppskammaren (A) och mellankammaren (B) når ett värde strax under det förberäknade värdet på kontrastfjädern (5). Avloppet fortsätter tills återströmningsskyddets mellankammare är tom. Detta skapar en luftzon (säkerhetszon) och förhindrar att förorenat vatten rinner tillbaka in i vattenförsörjningsnätet från kretsen (C), även om återströmningsskyddet (2) skulle sluta fungera. När normala förhållanden är återställda (inloppstryck högre än utloppstryck) stängs avloppsventilen och
Systemseparatorn är i drift igen.
Övertryck på utloppssidan
Om trycket i utloppskammaren (C) stiger till den punkt där det överstiger inloppstrycket (A), stängs återströmningsskyddet (2) och förhindrar att det vatten som redan levererats till konsumenten rinner tillbaka till den allmänna vattenförsörjningen. Om återströmningsskyddet (2) läcker eller om ett annat fel uppstår i systemseparatorn, avbryter (kopplar bort) systemseparatorn alltid förbindelsen mellan konsumenten och den allmänna vattenförsörjningen.Liksom alla apparater med positiv effekt är systemseparatorn tekniskt och strukturellt utformad för att garantera högsta möjliga säkerhetsstandard i varje situation.
Tekniska data
- Systemseparator typ BA. AG-anslutningar
- 1/2"Hus, lock och avloppssäte
- tillverkad av avzinkningsfri mässingslegering.
- Stänger och fjädrar i fasthållningssystemet
- tillverkad av rostfritt stål.
- Tätningar gjorda av NBR.
- Max driftstemperatur: 65 grader C.
- Max. driftstryck: 10 bar.
- Aktiv Säkerhetsanordning.
- Komplett med uppströms, mellanliggande och nedströms mätanslutningar
- Avloppstratt med rörfäste.
