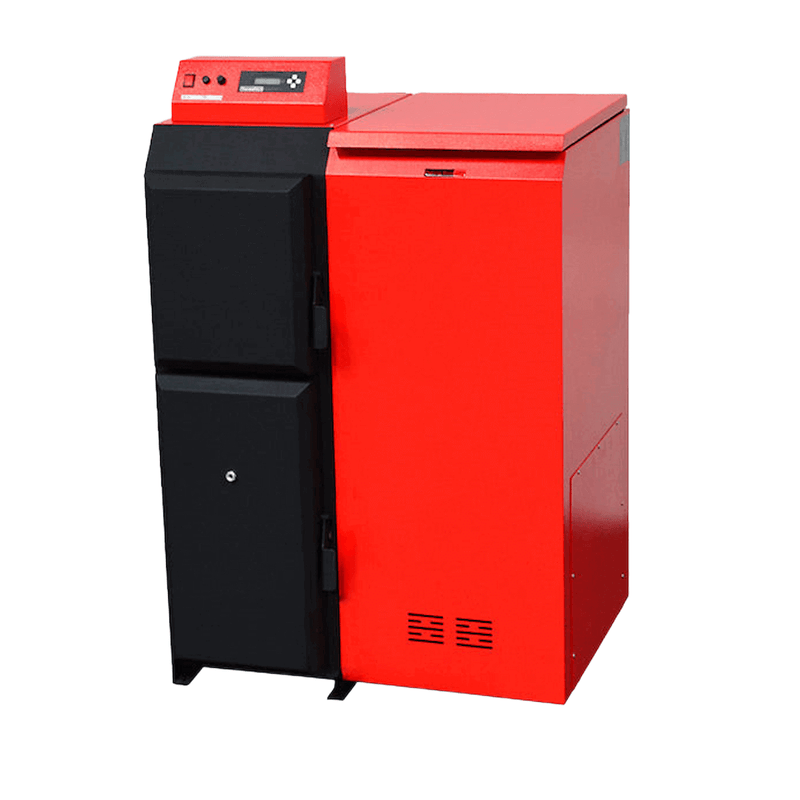

ThermoFLUX Pelling 35 ECO pelletpanna 35 kW
Den ThermoFLUX Pelling 35 ECO är en pelletpanna för central värmeförsörjning med automatisk tändning och modulerande effektanpassning. Enheten är konstruerad för drift med träpellets och riktar sig till användare som söker en pelleteldad värmepanna med integrerad styrning, anslutning till ackumulatortank och klassisk vattenburen inkoppling.
Med 35 kW nominell värmeeffekt, pannklass 5 enligt EN 303-5:2012 och en pelletbehållare på upp till 151 kg i Maxi-utförandet är modellen lämplig för anläggningar där automatisk bränsletillförsel och reglerad drift står i fokus.
Tekniska höjdpunkter
| Produkttyp |
Pelletpanna |
| Tillverkare |
ThermoFLUX |
| Modell |
Pelling 35 ECO |
| Nominell värmeeffekt |
35 kW |
| Dellast |
11,7 kW |
| Verkningsgrad |
91,5 % vid dellast / 91 % vid nominell värmeeffekt |
| Energieffektivitetsklass |
A+ |
| Bränsle |
Träpellets |
| Pannklass |
5 enligt EN 303-5:2012 |
| Pelletbehållare |
95 kg standard / 151 kg Maxi |
Höjdpunkter / Fördelar
- ⭐ Modulerande drift mellan dellast och nominell värmeeffekt för behovsstyrd värmeavgivning.
- ⭐ Automatisk tändning via värmepatron och förbränningsreglering via flamtemperatursensor.
- ⭐ Pannklass 5 enligt EN 303-5:2012 som tillförlitlig indikation på den testade tekniska standarden.
- ⭐ Integrerad ackumulatortankslogik med två medföljande tankgivare enligt handboken.
- ⭐ Pelletbehållare i standard- eller Maxi-utförande samt vänster- eller högersidig behållarplacering enligt tillverkarens webbplats.
Användningsområde & målgrupp
Pelling 35 ECO är en vattenburen pelletpanna för värmesystem med central värmefördelning. Enligt tillverkaren är serien avsedd för uppvärmning av familjehus och bostadshus. Modellen är därför främst intressant för driftansvariga som vill använda en klassisk pelletvärmeanläggning med automatisk bränsletillförsel och reglerad panndrift.
Enheten är särskilt lämplig där en pelleteldad värmegenerator med ackumulatortanksanslutning ska integreras i ett befintligt eller nybyggt värmesystem. Uttalanden om specifika byggnadsstorlekar bör dock alltid baseras på en fackmässig dimensionering.
Vägledning för val
Med 35 kW nominell värmeeffekt tillhör Pelling 35 ECO ett effektområde som inte bör användas för generella uttalanden om byggnadsstorlek. Avgörande är bland annat värmebehov, systemtemperaturer, hydraulik, ackumulatorkoncept och byggnadens faktiska värmebehov.
Klassificeringen tjänar endast som första vägledning och ersätter inte fackmässig planering, dimensionering eller värmebehovsberäkning.
Fördelar i vardagen
I vardagsdrift arbetar pannan med automatisk tändning och en integrerad styrning som anpassar pelletstillförseln och fläktvarvtalet baserat på flamtemperaturen. Därmed kan driften anpassas till det aktuella värmebehovet utan att man ständigt behöver ingripa manuellt.
För användaren är även veckotidsomkopplingsfunktionen, möjligheten att ansluta en rumstermostat samt den i handboken beskrivna ackumulatortankstyrningen via övre och nedre givare relevanta. Rengöring är planerad med fasta intervall och omfattar brännkopp, förbränningskammare, värmeväxlare och rökgaskammare.
Teknik & utrustning
Pannan är uppbyggd med pelletbehållare, doseringsskruv, värmepatron, brännkopp, rökgasfläkt och elektronisk styrning. Förbränningsstyrningen sker via en flamtemperatursensor; enligt handboken arbetar pannan med 10 effektsteg och anpassar pelltillförseln samt fläktvarvtalet därefter.
Värmeväxlaren är utförd som rörvärmeväxlare. På den officiella tillverkarsidan hänvisas dessutom till turbulatorer som förbättrar värmeöverföringen och påverkar rökgastemperaturen. Den interna kabeldragningen är förmonterad; ändringar av den är enligt handboken inte tillåtna.
Effektivitet & miljö
För Pelling 35 ECO är 91,5 % verkningsgrad vid dellast och 91 % vid nominell värmeeffekt dokumenterade. Det aktuella EPREL-dokumentet anger dessutom energiklass A+ och en årlig verkningsgrad för rumsuppvärmning på 82 %.
Pannan är testad enligt EN 303-5:2012 i klass 5. Emissionsvärden för CO, NOx, OGC och stoft är angivna i de tekniska dokumenten. Dessa värden har enligt databladet fastställts med godkända pellets enligt EN ISO 17225-2.
Kompatibilitet & systemintegration
Apparaten är avsedd för vattenburen inkoppling i ett värmesystem. I handboken beskrivs användning med ackumulatortank uttryckligen; två ackumulatortanksgivare ingår enligt dokumenten i styrningens leveransomfång. Tillverkaren rekommenderar installation av en ackumulatortank, även om pannan i princip också kan drivas utan ackumulatortank.
Dessutom är inkoppling av en rumstermostat möjlig. För rökgasanslutningen beskrivs en skorsten med minst 120 mm innerdiameter och minst 5 m höjd; rökgasröret ska inte vara längre än 3 m. Vid nöddrift med ved krävs enligt handboken ett dubbelt termiskt avloppsskydd eller ett öppet värmesystem.
Tekniska data
| Tillverkare |
ThermoFLUX d.o.o. |
| Modell |
Pelling 35 ECO |
| Produkttyp |
Pelletpanna |
| Nominell värmeeffekt |
35 kW |
| Dellast |
11,7 kW |
| Verkningsgrad vid dellast |
91,5 % |
| Verkningsgrad vid nominell värmeeffekt |
91 % |
| Energiklass |
A+ |
| Årlig verkningsgrad för rumsuppvärmning |
82 % |
| Pannklass |
5 |
| Bränsle |
Träpellets |
| Pelletsförbrukning |
2,3 / 6,7 kg/h |
| Pelletbehållare |
95 / 151 kg |
| Vatteninnehåll |
90 l |
| Max. arbetstryck |
3 bar |
| Max. arbetstemperatur |
80 °C |
| Min. returtemperatur |
50 °C |
| Spänning |
230 V |
| Frekvens |
50 Hz |
| Säkring |
6 A |
| Elektrisk effektförbrukning |
410 W vid nominell värmeeffekt / 420 W max. |
| Elektrisk effektförbrukning i standby |
3 W |
| Emissionsljudtrycksnivå |
50,3 dB(A) |
| Rekommenderat matningstryck |
12 Pa / 0,12 mbar |
| Rekommenderat skorstensdrag enligt datablad |
5–12 Pa |
| Rökgastemperatur vid nominell värmeeffekt |
145 °C |
| Rökgastemperatur vid dellast |
87 °C |
| Rökgasmassflöde |
0,011 / 0,022 kg/s |
| Damm |
18 / 10 mg/m³ vid 13 % O2 |
| CO |
226 / 61 mg/m³ vid 13 % O2 |
| Vikt |
348 kg |
| Mått panna (H × B × D) |
1385 × 510 × 948 mm |
| Bredd med silo |
810 / 1010 mm |
| Framledning / returledning |
5/4" / 5/4" |
| Höjd framledning / returledning |
1415 / 85 mm |
| Rökanslutning |
Ø 120 mm |
| Höjd mitt rökanslutning |
1600 mm |
| Min. tilluftsarea |
210 cm² |
Tillbehör & systemrekommendation
Vettiga kompletteringar framgår framför allt av systemintegrationen. Fackmässigt naturliga val är en lämplig ackumulatortank, passande hydraulikkomponenter för pannans inkoppling, säkerhetsrelevanta armaturer samt avstämda rökgaskomponenter. Eftersom pannan arbetar med ackumulatortanksgivare är en tankintegration tekniskt sett särskilt naturlig.
För nöddrift med ved krävs enligt handboken dessutom en separat rost, som inte ingår i den bekräftade standardleveransen. I denna driftform ska även tillverkarens säkerhetstekniska föreskrifter beaktas.
Monterings- och säkerhetsanvisningar
Montering, elektrisk anslutning och idrifttagning bör utföras av kvalificerad fackpersonal i enlighet med tillverkarens anvisningar. Före installation ska de tekniska dokumenten, kraven på skorsten, rökgasledning, säkerhetskomponenter och tilluft noggrant granskas.
Tillverkaren kräver bland annat en lämplig skorsten, fackmässig hydraulisk inkoppling och beaktande av gällande nationella föreskrifter. Ändringar av den interna kabeldragningen är enligt handboken inte tillåtna.
FAQ
Vilka bränslen är avsedda för ThermoFLUX Pelling 35 ECO?
Den reguljära driften är avsedd för träpellets. Nöddrift med ved är möjlig enligt handboken, men endast under ytterligare säkerhetstekniska förutsättningar.
Vilken effekt har Pelling 35 ECO?
Märkeffekten är 35 kW. Vid dellast är ett värde på 11,7 kW dokumenterat för denna modell.
Hur stor är pelletstanken?
För Pelling 35 ECO anges 95 kg i standardutförandet och 151 kg i maxiutförandet.
Är en ackumulatortank lämplig eller nödvändig?
Tillverkaren beskriver ackumulatortanksanslutningen utförligt och levererar enligt handboken två tankgivare. Installation av en ackumulatortank rekommenderas.
Vilka mått har pannan?
Pannkroppen mäter 1385 mm i höjd, 510 mm i bredd och 948 mm i djup. Med silo ökar bredden till 810 mm eller 1010 mm, beroende på utförande.
Vilken rökanslutning kräver pannan?
Rökanslutningen anges till Ø 120 mm. Dessutom beskriver handboken minimikrav på skorstensarea och skorstenshöjd.
Vilken elektrisk försörjning krävs?
Avsedda är 230 V och 50 Hz. I handboken nämns en säkring på 6 A.
Vilka effektivitetsvärden är dokumenterade?
Dokumenterat är 91,5 % verkningsgrad vid dellast och 91 % vid nominell värmeeffekt. I det aktuella EPREL-databladen anges dessutom energiklass A+.
