Vrstvy - paměť vyrovnávací paměti s 2 výměníky tepla

Vrstvy - Vyrovnávací paměť SPSRR

Přehled produktů

Vrstvený vyrovnávací zásobník SPSRR je všestranný zásobník teplé vody pro vytápění, systémy na pevná paliva a solární systémy, stejně jako pro kombinovanou výrobu tepla a elektřiny. Byl vyvinut s cílem zajistit optimalizované rozvrstvení teplotních zón a efektivní výměnu tepla.

Konstrukce a materiály

Nádrž a vestavěné hladkotrubkové výměníky tepla jsou vyrobeny z vysoce kvalitní oceli S235JRG2 a splňují normy DIN 4753 a EN 12897. Výměníky tepla jsou pevně přivařeny k nádrži, což zajišťuje stabilitu a trvanlivost.

Zásobní nádrž je umístěna na nosném kruhu; uvnitř je surová a zvenku natřená černou základní barvou. Maximální provozní tlak nádrže je 5 barů; k dispozici jsou také dvě zásuvky pro elektrické topné patrony.

Technologie vrstev a výměníky tepla

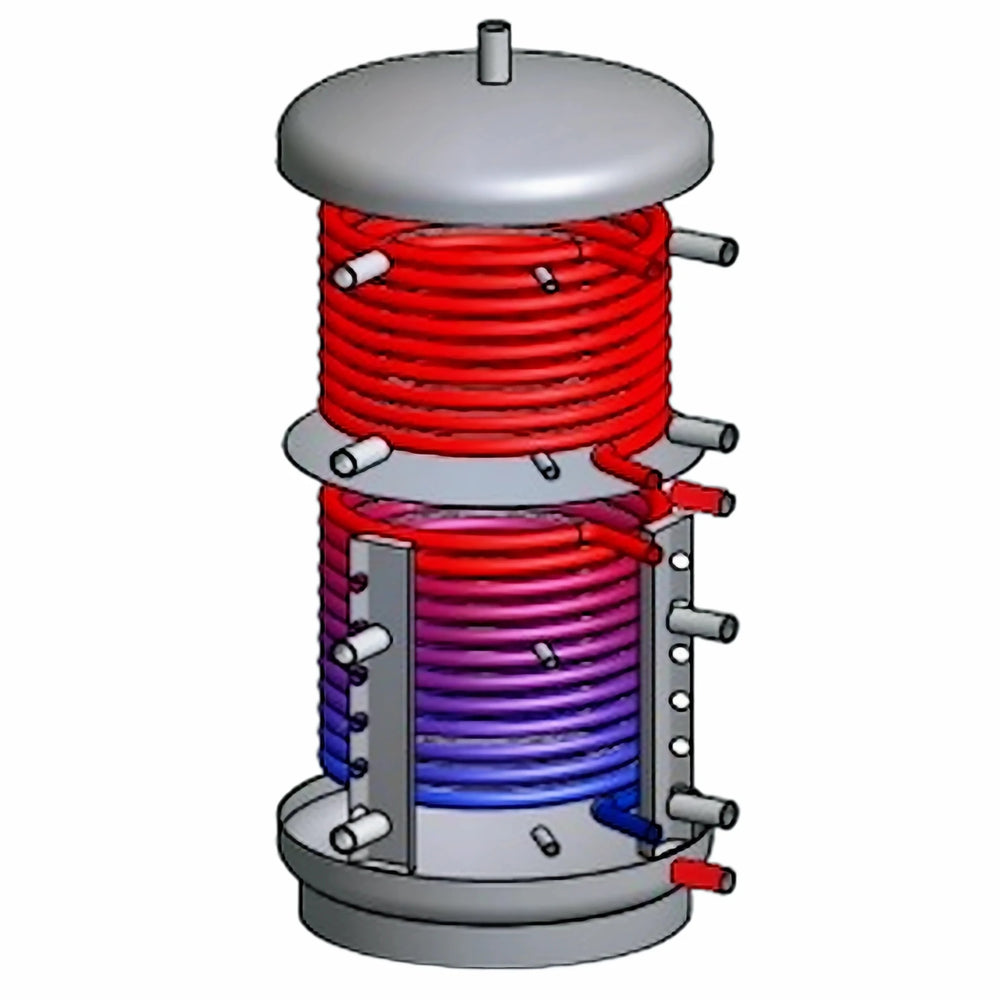

Pro lepší stratifikaci jsou do zásobníku integrovány stratifikační kanály a stratifikační deska. Tato opatření zajišťují cílené směřování zpětného toku z topných okruhů a jasné oddělení teplotních zón.

Hladké trubkové výměníky tepla integrované nahoře a dole umožňují současné a efektivní využití solárních termických a topných systémů, čímž zvyšují flexibilitu systému.

Připojení a montáž

Díky 90° úhlovému uspořádání spojky je montáž a zjednodušeno elektrické a hydraulické připojení více vyrovnávacích nádrží. To výrazně zjednodušuje instalaci ve složitých systémech.

Snadnou instalaci dále podporuje robustní konstrukce a dodané přípojky pro elektrické topné patrony, takže je bez problémů možná i dodatečná montáž.

Přehled možností izolace

Zásobní nádrž je k dispozici v různých provedeních izolace: 100 mm EPS (třída účinnosti C), 130 mm EPS AirPor® (třída účinnosti B) a 150 mm super tuhá PU pěna (třída účinnosti A) pro velikosti zásobníků od 600 do 1000 litrů. Každá verze je vybavena odpovídajícím plastovým pláštěm a těsnicím páskem.

Šedá izolace EPS AirPor®

Izolace EPS AirPor® kombinuje polystyrenovou pěnu s grafitovými nanočásticemi, čímž zvyšuje odraz tepla a snižuje tepelné ztráty. Mezi typické vlastnosti patří až o 30 % nižší tepelné ztráty ve srovnání s konvenční izolací a tepelná vodivost 0,0316 W/mK dle normy DIN EN 12667.

Izolace je lehká, stabilní, 100% recyklovatelná a rychle se instaluje. Třídy účinnosti B je dosaženo s tloušťkou izolace 130 mm (110 mm EPS + 20 mm rouno) a 150 mm střešní izolace; třídy účinnosti C odpovídá tloušťce izolace 100 mm (80 mm EPS + 20 mm rouno) a 100 mm střešní izolace.

PU super tuhá pěnová izolace

Super tuhá PU pěnová izolace nabízí vynikající izolační vlastnosti s tepelnou vodivostí 0,023 W/mK dle DIN EN 12667. Konstrukce zahrnuje 150 mm PU a 10 mm PV rouno a stříbrošedý PS plášť (RAL 9006) se svorkovnicí.

Izolace je odnímatelná, což usnadňuje instalaci za všech teplotních podmínek. Flísová laminace snižuje konvekční ztráty na stěně nádoby, víku a rukávech; toto řešení je šetrné k životnímu prostředí, šetrné k pokožce a recyklovatelné.

Výhody &Oblasti použití

Systém SPSRR kombinuje robustní konstrukci, efektivní technologii vrstev a flexibilní možnosti izolace pro snížení provozních nákladů a zvýšení účinnosti systému. Jeho trvale svařené výměníky tepla a optimalizované spoje z něj činí atraktivní volbu pro novostavby i rekonstrukce.

Typickými oblastmi použití jsou topné systémy, systémy na tuhá paliva, solární termické systémy a kogenerační jednotky, kde je vyžadována jasná teplotní stratifikace, nízké tepelné ztráty a odolná konstrukce.

Rozsah dodávky

• Vrstvený zásobník se 2 výměníky tepla dle vašeho výběru
• včetně vybrané izolace
• Shromáždění &návod k obsluze
