Produktbeschreibung

Der TECH Temperaturregler EU-391 zPID ist eine Kaminsteuerung für wasserführende Kaminöfen/Heizkamine. Über den zPID-Algorithmus regelt das Gerät automatisch die Verbrennung über eine Drosselklappe und steuert gleichzeitig ZH-Pumpe, Zusatzpumpe (Warmwasser oder Fußboden), Pufferpumpe sowie einen potentialfreien Ausgang zur Ansteuerung externer Geräte. Die Bedienung erfolgt komfortabel per Farb-LCD-Touchscreen – ideal für Privatkunden mit Heizkamin und für Installateure im effizienten Anlagenaufbau.

Highlights

• zPID-Regelung zur automatischen Verbrennungsoptimierung (Drosselklappe)
• Steuerung mehrerer Pumpen: ZH, Zusatz (WW/Fußboden), Pufferpumpe
• Potentialfreier Kontakt zur Ansteuerung externer Geräte/Signale

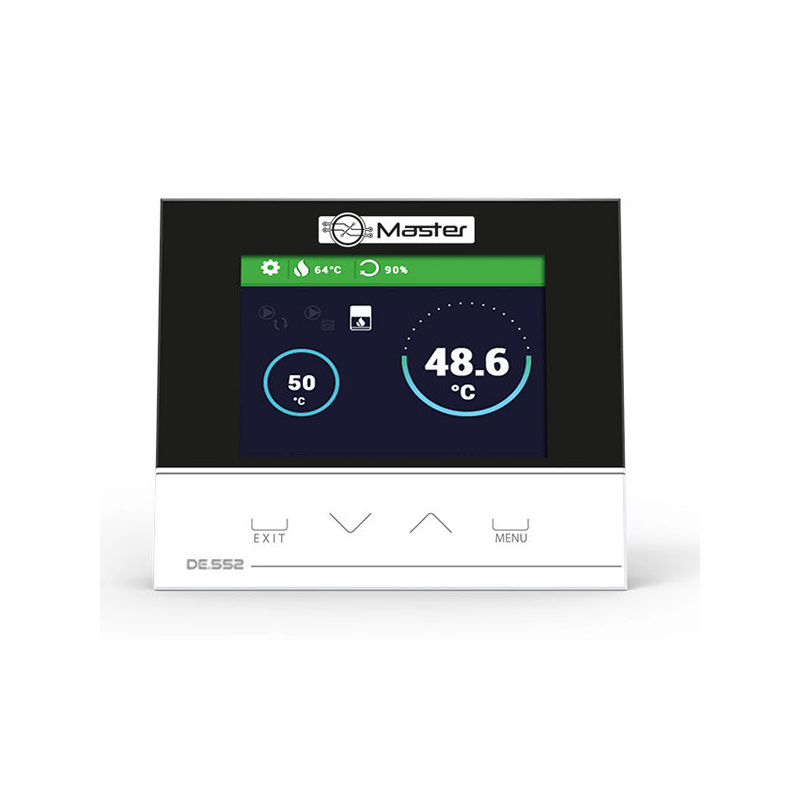

• Touchscreen + manuelle Betriebsart für Service/Inbetriebnahme
• Optional erweiterbar mit GSM-Modul EU-65 und Internet-Modul EU-505

Anwendungsgebiete

• Geeignet für
  • Wasserführende Kaminöfen/Heizkamine zur Verbrennungsregelung über Drosselklappe
  • Anlagen mit Heizkreis + Warmwasser oder Heizkreis + Fußbodenheizung

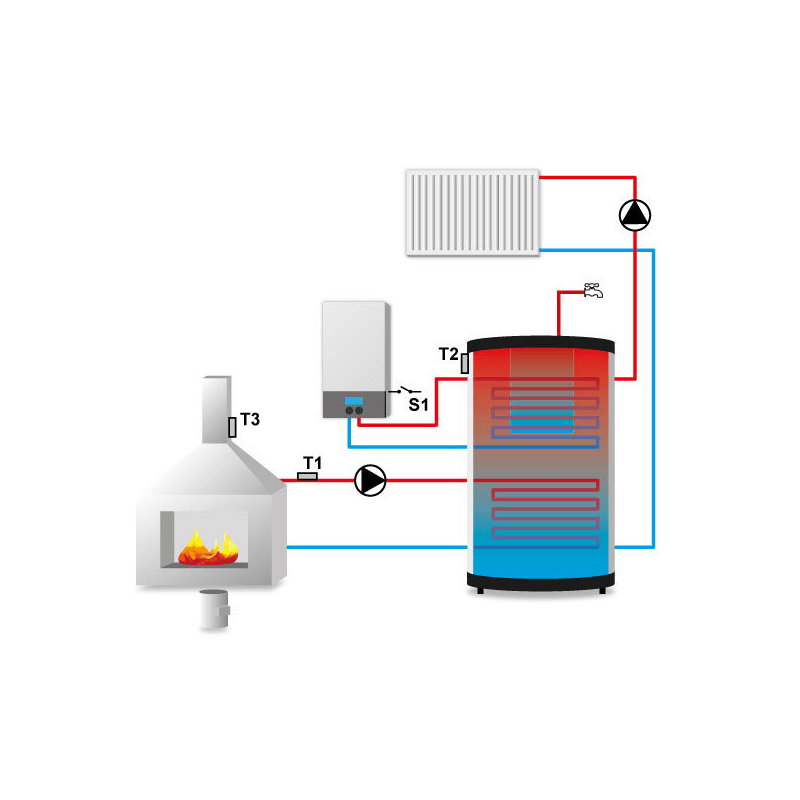

  • Systeme mit Pufferspeicher (oberer/unterer Puffersensor)
• Nicht geeignet für
  • Anwendungen ohne geeignete Drosselklappe/Luftführung am Kamin
  • Installation durch Laien (Montage/Anschluss nur durch Fachpersonal empfohlen)

Technische Daten

• Netzversorgung: 230 V ±10% / 50 Hz (Standard-Netzanschluss)
• Leistungsaufnahme: 4 W (sehr geringer Eigenverbrauch)
• Betriebstemperatur: 5 °C bis 50 °C (Einbau im Technik-/Heizraum)
• Pumpenausgang max.: 0,5 A (zulässige elektrische Last je Pumpenausgang beachten)
• Potentialfreier Kontakt (Nennlast): 230 V AC / 0,5 A (AC1) bzw. 24 V DC / 0,5 A (DC1)
• Sensorik: KTY-Sensoren −30 °C bis 99 °C; Abgassensor −30 °C bis 480 °C (Verbrennungsführung/Überwachung)
• Sicherung: 2× 3,15 A (Geräteschutz)
• Ausstattung: Farb-LCD-Touchscreen, Abgas-/ZH-/WW-Sensor, Drosselklappe, oberer & unterer Puffersensor

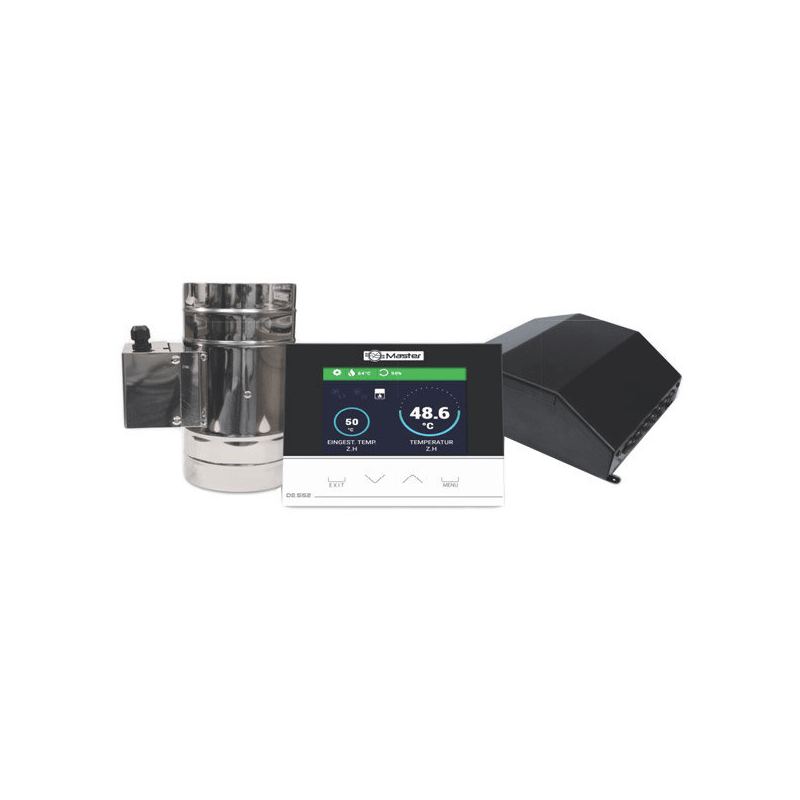

Lieferumfang

• Steuergerät EU-391 zPID mit Farb-Touchscreen
• Drosselklappe
• Sensoren: Abgas, ZH, Warmwasser sowie oberer/unterer Puffersensor (je nach Ausführung)

Fazit

Die EU-391 zPID Kaminsteuerung ist eine durchdachte Lösung, um Verbrennung, Pumpen und Pufferladung in einer wasserführenden Kaminanlage zentral zu regeln. Für Betreiber bedeutet das stabilere Temperaturen und komfortable Bedienung, für Fachhandwerker eine saubere Systemintegration inkl. potentialfreiem Ausgang und optionaler Fernüberwachung.
