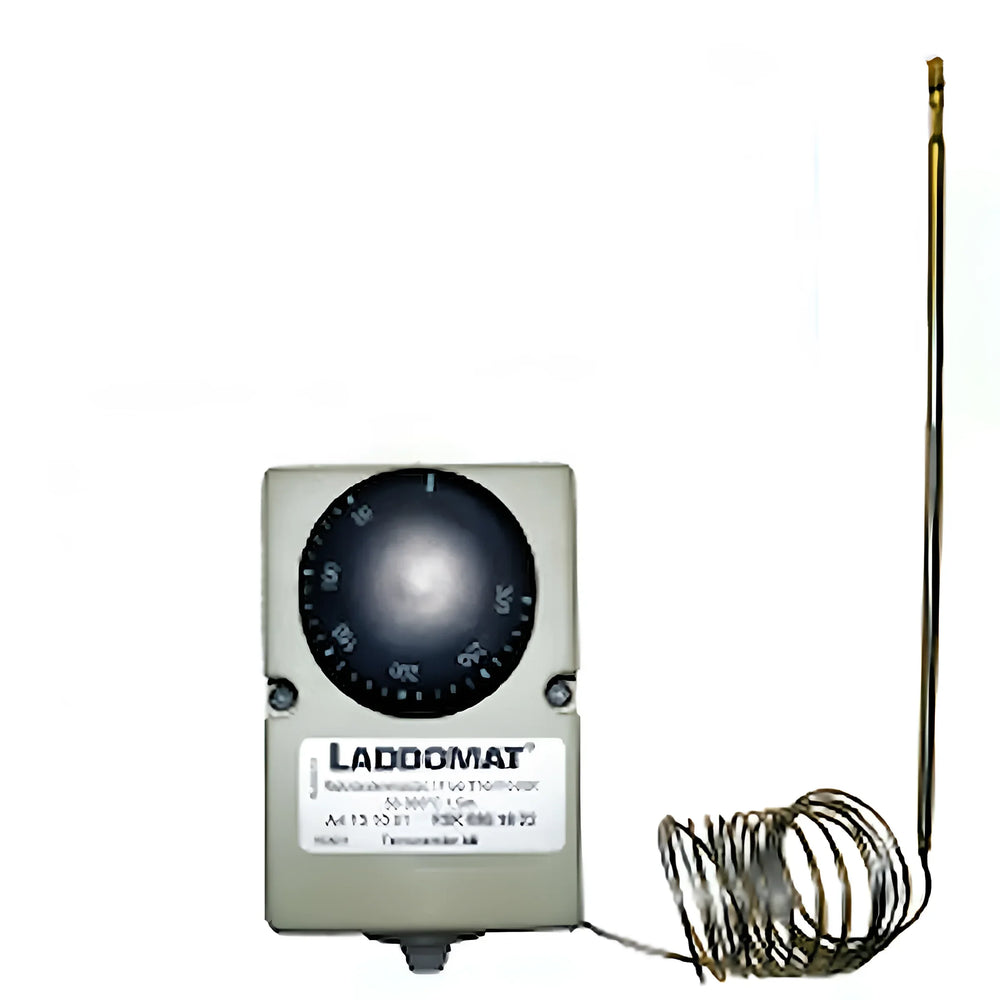

Rökgasthermostat 50-300°C

För att slå på och av laddpumpen mellan pannan och expansionskärlet. Den Rökgasthermostat startar pumpen så snart rökkanalen har nått sin driftstemperatur efter att elden har startat.

Vid eldning av en värmepanna med självflödesventil förhindras kallt vatten från att kyla pannans botten i början av eldningen. Pannan når sin driftstemperatur snabbare. En lämplig inställning ligger på cirka 50–120°C. När innehållet i värmepannan har brunnit, stoppas pumpen så snart rökkanalen har svalnat.

Observera! Är endast en vattentermostat installerad, som startar laddpumpen vid 80°C, sker följande vid uppvärmning av kessel och puffertank till 90°C: Pumpen stänger av på grund av temperaturdifferensen i termostaten först när hela puffertanken och kesseln har svalnat till ca 75°C. Detta förstör värmeskiktningen i puffertanken och en del av energimängden som finns i vattnet mellan 75-90°C (= ca 30% av den lagrade energin) försvinner onödigt genom skorstenen.

Montering av sensorn.

Följaren fästs med den medföljande monteringssatsen på utsidan av rökkanalen. Följaren kan inte isoleras utåt. Vid pannor där följarens temperatur kan stiga över 300°C (normalt vid toppförbränningspannor) monteras följarens på undersidan av rökkanalen med en distansskiva. Utsätt aldrig följarens oskyddad för rökgas. Se bild.

Montering och anslutning: Rökgasthermostat 50-300°C

Termostatets hölje av plast monteras så att det inte kan skadas av värmestrålning från heta ytor. En lämplig plats skulle vara nära driftbrytaren, så att kabeldragningen kan hållas så kort som möjligt. Vid anslutning av en panna utan själv-cirkulation måste en vattentermostat monteras. Detta ska å ena sidan förhindra kokning på glöden i pannan och å andra sidan fungera som en extra säkerhet. Denna termostat ställs in på cirka 90 – 95°C.
Vid pannor med låga rökgastemperaturer monteras den på sidan eller på toppen av rökkanalen utan distansskiva. Kapillarröret ska monteras och klämmas fast så att det inte skadas vid sotning av skorstenen.

Tekniska data: Rökgasthermostat
